ESU 50095 EcosDetector Output Extensie uitbreidingsmodule
Productinformatie

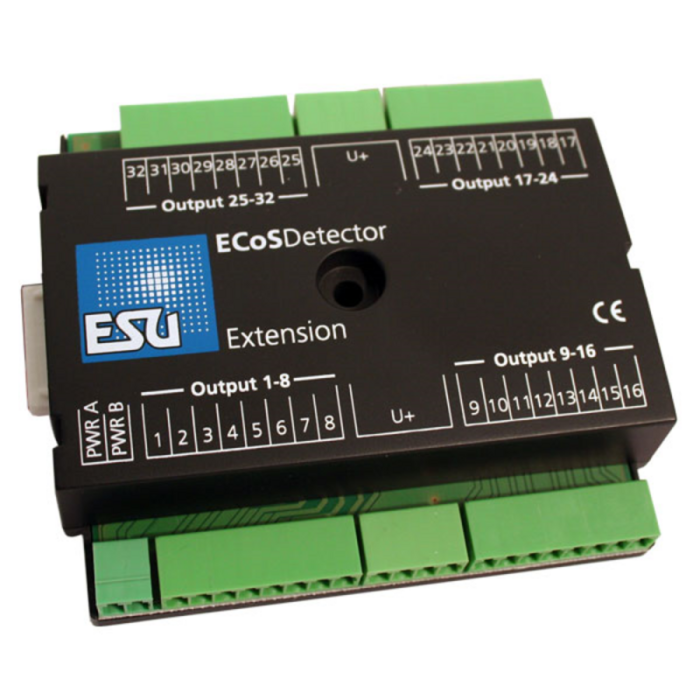

EcosDetector Output Extensie uitbreidingsmodule
Indien nodig kan elke ECoSDetector worden aangevuld met een ECoSDetector Uitbreidingsmodule, die eenvoudig op de ECoSDetector kan worden aangesloten. Elke ECoSDetector-uitbreidingsmodule biedt 32 transistoruitgangen.
Uitgangen
Elk van de 32 uitgangen levert stroom tot 100mA max. Omdat deze uitgangen als "open collectoren" worden geleid, kunt u er ofwel kleine gloeilampen of LED's met stroombegrenzende weerstand rechtstreeks op aansluiten.
De totale stroom van alle uitgangen mag niet meer dan 1,5 A bedragen! Voor de voeding kan elke DC- of AC-transformator (15V - 19V) worden gebruikt.
Bezetting volgen en seinenstatus
Uitgangen kunnen worden gebruikt om de status van elk enkelspoorgedeelte extern weer te geven (bijvoorbeeld op het spoorbedieningspaneel).
Als alternatief heeft u de mogelijkheid om de toestand van elk baanvak via een bloksignaal (rood/groen) op het display weer te geven.
De transistoruitgangen van de ECoSDetector Uitbreidingsmodule kunnen eenvoudig worden geprogrammeerd binnen de gewenste bedrijfsmodus via uw ECoS-centrale.
Controlevolgpaneel
Met de combinatie van de ECoSDetector en de uitbreidingsmodule bent u echter in staat om nog meer te doen: bouw bijvoorbeeld je eigen spoorcontrolepaneel! Om dit mogelijk te maken, moet u drukknoppen of tuimelschakelaars aansluiten op de uitgangen van de ECoSDetector, die vervolgens wissels en routes over de centrale kan bedienen.
De transistoruitgangen van de uitbreidingsmodule zijn bedoeld voor het verlichten van baanvakken. De hele configuratieprocedure kan eenvoudig worden voltooid op het display van uw ECoS-centrale.
Als u een groter railbedieningspaneel wilt bouwen, kunt u ook meerdere ECoSDetector-modules combineren. Daarbij kunt u tot 100 railbedieningspanelen per baan bouwen en aansturen.
