SwitchPilot 3 Plus ESU 51831
Productinformatie

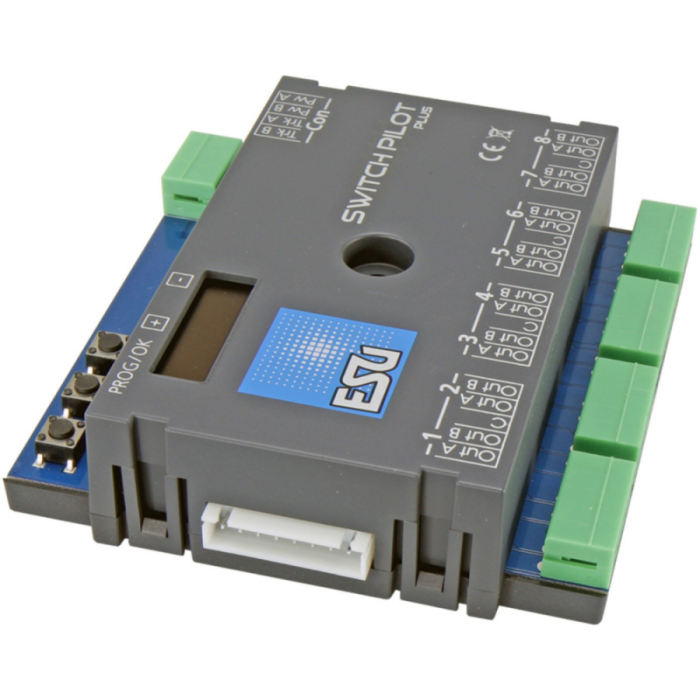

SwitchPilot 3 Plus
SwitchPilot 3 Plus decoders zijn geoptimaliseerd voor stationair gebruik op uw modelbaan en kunnen conventionele dubbelspoelaandrijvingen, lichtseinen, magnetische ontkoppelaars, gloeilampen of andere stationaire verbruikers schakelen. Om de nogal omslachtige configuratie van magneetartikel-decoders te vereenvoudigen, heeft de SwitchPilot 3 Plus een innovatief bedieningsconcept dat bestaat uit een 4-regelig verlicht OLED-display en drie invoerknoppen.
Werkingsmodi
De SwitchPilot 3 Plus is geschikt voor meerdere protocollen en kan worden gebruikt met centrales op basis van het Märklin® Motorola®-systeem (bijv.6021, Central Station® of Mobile Station®) en met DCC-compatibele centrales. De configuratie kan zowel op het hoofdspoor als op het programmeerspoor plaatsvinden. Dankzij RailCom® kunnen ook cv's worden uitgelezen. De SwitchPilot 3 Plus kan rechtstreeks vanuit het digitale systeem of via een externe DC- of AC-spanningsbron worden gevoed. Het heeft in totaal 16 transistoruitgangen, die zijn gegroepeerd in 8 uitgangsparen 1 tot 8. Elk uitgangenpaar bevat twee uitgangen (OutA en OutB) en kan individueel worden geconfigureerd voor de gewenste toepassing: In pulsmodus wordt de uitgang ingeschakeld zodra een schakelcommando wordt ontvangen. Omdat de uitgang automatisch wordt uitgeschakeld zodra een in de decoder opgeslagen tijd is bereikt, wordt voorkomen dat magneetartikelen doorbranden. In kortstondige werking (K83-compatibel) blijft de uitgang actief zolang de knop op het bedieningspaneel wordt ingedrukt. Deze bedrijfsmodus is geschikt voor wisselmachines met eindschakelaars of voor het ontkoppelen van rails. Bij bistabiel continu bedrijf (k84-compatibel) worden de twee uitgangen afwisselend in- en uitgeschakeld: Als je op de eerste knop (rood) op het bedieningspaneel drukt, wordt uitgang Out A ingeschakeld. Het blijft actief totdat uitgang Uit B van dezelfde uitgangsgroep wordt geactiveerd door op de toegewezen knop (groen) te drukken. Out A en Out B gedragen zich als een tuimelschakelaar. Bij afwisselend knipperen worden de uitgangen Out A en Out B van een uitgangspaar afwisselend ingeschakeld met een instelbare knipperfrequentie. Het afwisselend knipperlicht wordt gestart met het 'Recht / Groen€ -commando van de toegewezen knop en weer gestopt met het 'Tak / Rood€ -commando. Optioneel kan de output ook langzaam in- en uitfaden (zogenaamde 'zoom€ voor gloeilamp simulatie).
Instellen
De SwitchPilot 3 Plus kan flexibel worden ingesteld op het programmeerspoor met DCC-centrales of op het hoofdspoor met POM ('Programming on Main') of kan ook worden uitgelezen met RailCom® CV's. Indien nodig kan hij de adressen ook direct via een programmeerknop leren. De makkelijkste manier om dit te doen is natuurlijk met het geïntegreerde OLED display en de drie input knoppen: Alle (!) Instellingen kunnen direct op de decoder gecontroleerd en desgewenst gewijzigd worden. 'Programmeren' met behulp van uw controlecentrum is niet nodig. Makkelijker kan het niet worden. De ESU LokProgrammer kan worden gebruikt voor firmware-updates.
